رافعة صغيرة محمولة على السيارة

ما هي الأجزاء القابلة للتعديل من ذراع الرافعة الصغيرة المثبتة على السيارة؟

1. طول ذراع الرافعة القابل للتعديل يدويًا بثلاثة أوضاع (مع دبوس)؛

2. زاوية ذراع قابلة للتعديل يدويًا بثلاثة أوضاع (مع دبوس)؛

3. دوران ذراع الرافعة 360 درجة (بدون زوايا ميتة).

ما هي أبعاد تمديد ذراع الرافعة والقدرة على التحمل للرافعات الصغيرة المثبتة على المركبات بوزن 500 كجم و1000 كجم؟

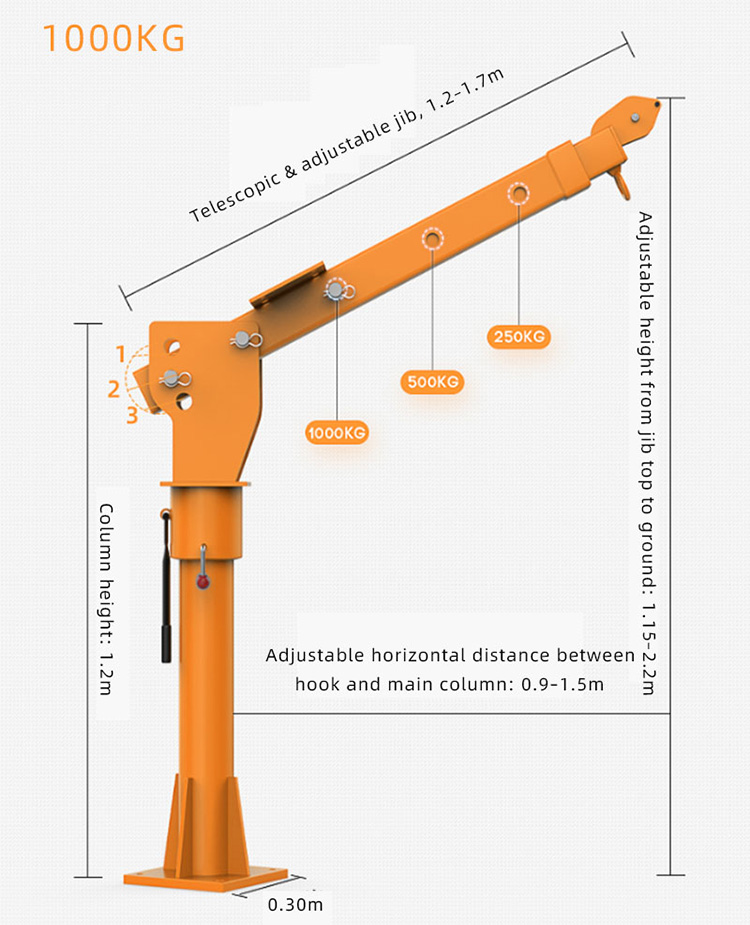

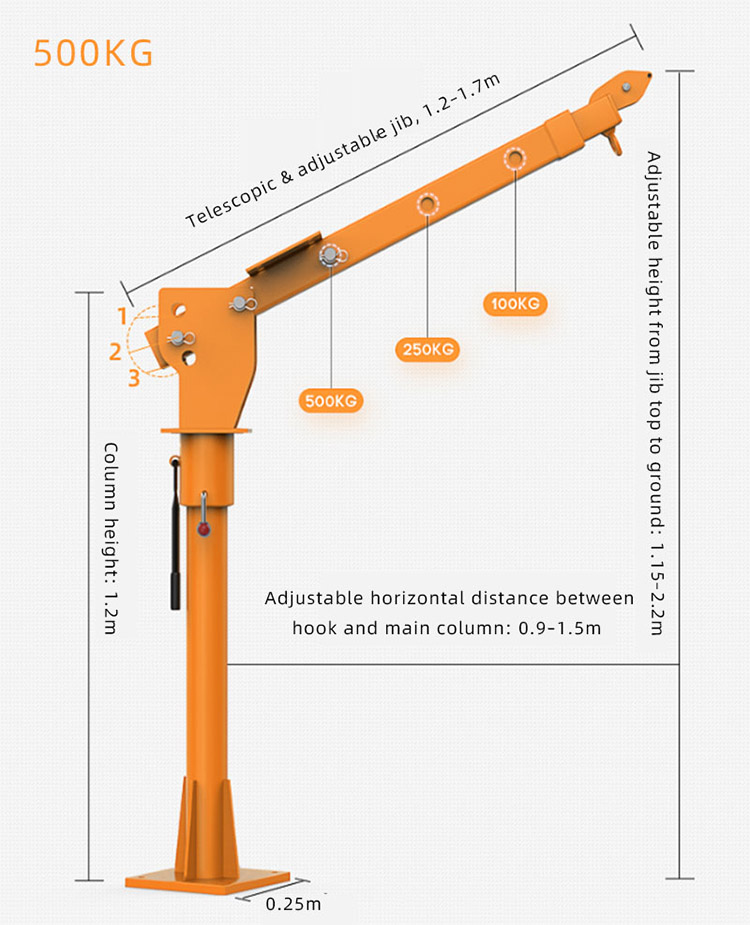

نطاق الطول التلسكوبي لذراع الرافعة 500 كجم هو 1.2 متر (سعة الحمولة 100 كجم)، 1.4 متر (سعة الحمولة 250 كجم)، و1.7 متر (سعة الحمولة 500 كجم). يبلغ الطول التلسكوبي ونطاق سعة الحمولة لذراع الرافعة 1000 كجم 250 كجم، و1.4 متر (سعة الحمولة 500 كجم)، و1.7 متر (سعة الحمولة 1000 كجم).

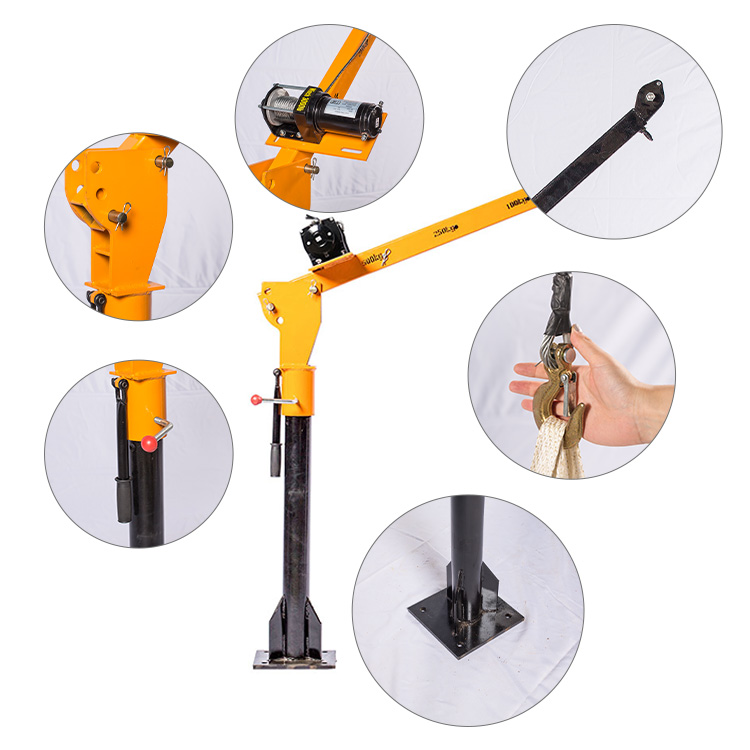

تفاصيل المنتج

1. قاعدة سميكة:هذه الرافعة الصغيرة المثبتة على السيارة مصنوعة من الفولاذ عالي الجودة، ومثبتة بمسامير ذات أربع فتحات لتحقيق الثبات والسلامة.

2. الخطاف المقوى:خطاف عالي القوة مع عروات قفل لمنع الانفصال. يمكنه حمل الأشياء الثقيلة والصعبة دون الانزلاق، مما يضمن السلامة.

3. قفل تحديد المواقع الاتجاهي:يقفل ذراع الرافعة لمنع الدوران، مما يعزز سلامة الرفع.

4. بوم دبوس:تعديل بثلاثة أوضاع لتلبية متطلبات الارتفاع المختلفة، مما يزيد من سهولة الاستخدام.

5. قاعدة المحرك:لوحة فولاذية سميكة ملحومة بذراع الرافعة لتشكيل قاعدة محرك مخصصة لتشغيل المحرك بشكل مستقر.

6. بكرة الذراع الأمامية:تعمل المحامل المدمجة ودبابيس إيقاف الحبل على تحسين ثبات الرفع بشكل كبير.

طريقة التثبيت

تحضير:قم بإعداد البراغي والغسالات والشدات عالية القوة. تحقق من قوة إطار الرافعة الصغيرة المثبتة على السيارة وحدد موضع التثبيت بالقرب من مركز ثقل السيارة.

تثبيت القاعدة:أضف صفيحة فولاذية سميكة إلى الإطار. قم بمحاذاة قاعدة الرافعة مع اللوحة الفولاذية والإطار، وحفر الثقوب، وشدها بالمسامير. يمكن استخدام اللحام الكامل للتعزيز.

تجميع الجسم الرئيسي:قم بتثبيت محمل الضغط في العمود، ثم قم بتثبيت العمود على القاعدة. قم بتركيب الذراع المتأرجح والذراع التلسكوبي في العمود بالتسلسل وقم بقفلهما بالمسامير.

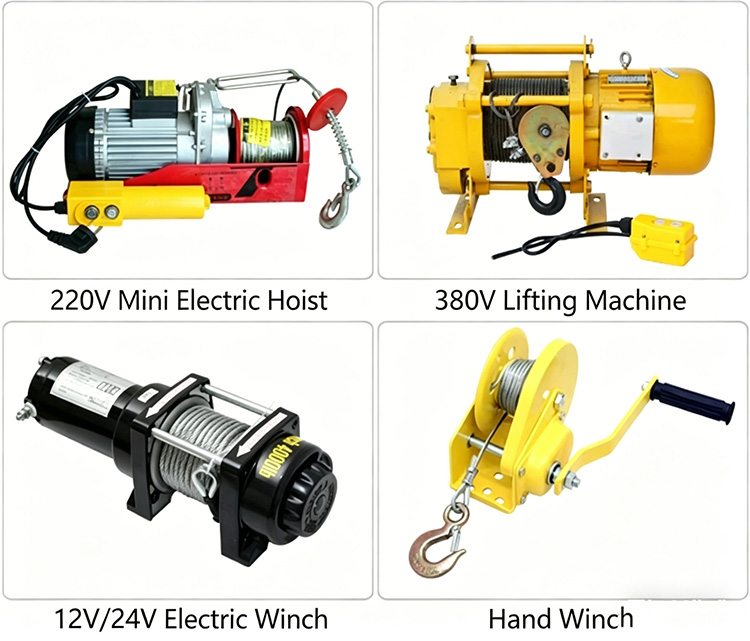

توصيل النظام:قم بتثبيت المضخة الكهربائية/الهيدروليكية، وقم بتوصيل أنابيب الزيت ومجموعة الأسلاك، ثم قم بتثبيت الرافعة الكهربائية، وقم بربط الحبل السلكي من خلال بكرة ذراع الرافعة.

الاختبار والقبول:اختبار وظائف الرفع والدوران والحد. تحقق من عزم دوران الترباس وختم خط الأنابيب للتأكد من عدم وجود ارتخاء أو تسرب.

تتميز الرافعة الصغيرة المثبتة على السيارة بهيكل عام بسيط ومدمج، بقدرة تحميل تبلغ 500 كجم و1000 كجم.شركة خبي شينغ يو لتصنيع آلات الرفع المحدودةيدعم نماذج مخصصة 1.5 طن و2 طن. للاستفسارات، يرجى الاتصال بالخط الساخن لدينا على 15133220087 (نفس رقم WeChat) أو مراسلتنا عبر البريد الإلكترونيkate@syhoist.com. مرحبا بكم في الاتصال بنا!
