رافعة سلسلة HSZ 30T

الرافعة المتسلسلة HSZ 30T عبارة عن حل رفع بدرجة احترافية تم تصنيعه بواسطة Hebei Baiyi مع أكثر من 10 سنوات من الخبرة. تم تصميم هذه الرافعة التي يبلغ وزنها 30 طنًا لتطبيقات الخدمة الشاقة في التعدين والتخزين، وتتميز بسلسلة تحميل G80 عالية القوة ونظام قفل ذاتي مزدوج. لضمان السلامة، يتم اختبار كل وحدة في المصنع بمعدل 1.25 مرة من سعتها المقدرة (37.5 طن)، مما يضمن أداءً موثوقًا به تحت الأحمال الصناعية الشديدة.

إرسال استفسار

وصف المنتج

الرافعة اليدوية بالسلسلة HSZ 30T | كتلة رفع ثقيلة 30 طنًا من Hebei Baiyi

1. نظرة عامة على الرافعة ذات السلسلة 30 طنًا من الدرجة الصناعية

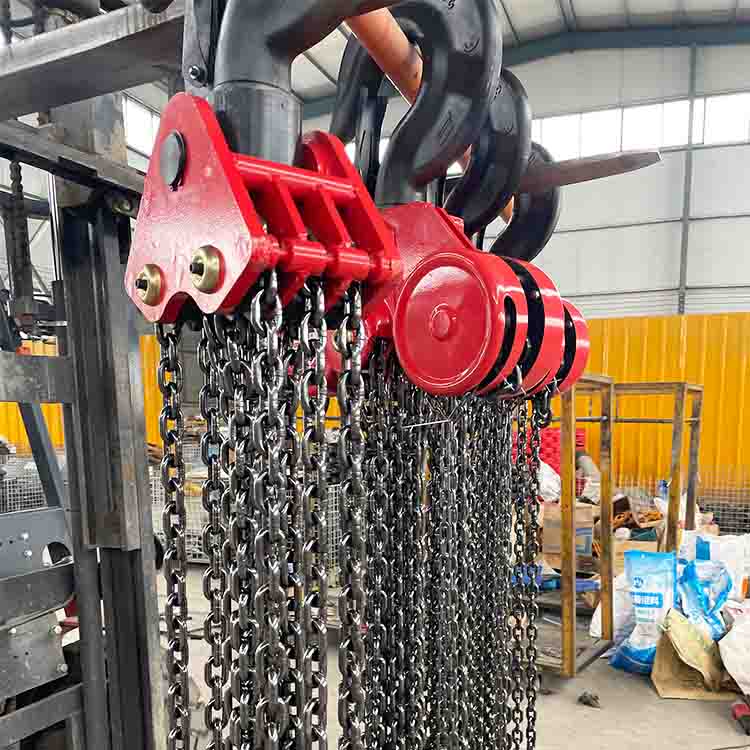

الرافعة المتسلسلة HSZ 30T عبارة عن جهاز رفع للخدمة الشاقة تم تصنيعه بواسطة شركة Hebei Baiyi Lifting Equipment Sales Co., Ltd. تبلغ قدرة الرفع المقدرة 30 طنًا. يتم تشغيل الجهاز يدويًا. إنه يتيح رفع الأحمال الثقيلة وخفضها وتحليقها. مبدأ عملها هو سحب السلسلة يدويًا. يتم تضخيم القوة باستخدام آلية نقل التروس. وبالتالي قيادة سلسلة الرفع والخطاف لتحقيق رفع الأحمال الثقيلة وتحديد موضعها. بالإضافة إلى ذلك، تم تجهيز هذه الرافعة المتسلسلة بنظام فرامل مزدوج، تأكد من تحقيق القفل التلقائي عند تحريره.

2.HSZ 30T المواصفات الفنية وبيانات الأداء

البند المعلمة	قيمة	ملاحظات
نموذج	HSZ-30T	النوع القياسي للخدمة الشاقة
قدرة الرفع المقدرة	30 طن	التحميل الزائد ممنوع منعا باتا
تحميل الاختبار	37.5 طن	اختبار الحمل 1.25x في المصنع
ارتفاع الرفع القياسي	3 متر	قابلة للتخصيص إلى 5/10/15 متر
سلسلة الرفع	فولاذ منغنيز بدرجة G80، سلسلة φ11 مم، 8 جدائل	قوة عالية، مقاومة للاهتراء ومضادة للكسر
تحميل كامل سلسلة اليد التوتر	≈450N (≈46kgf)	التشغيل اليدوي المستقر
الوزن الصافي	≈145 كجم	الوزن الإجمالي للآلة
الأبعاد الكلية (الطول×العرض×الارتفاع)	حوالي 500 × 350 × 650 مم	باستثناء السلسلة
نظام الكبح	نوع الاحتكاك المزدوج	قفل ذاتي موثوق، خطاف مضاد للانزلاق
الحد الأدنى من الخلوص بين الخطافات	≈1200 ملم	يؤثر على متطلبات مساحة التثبيت

3. لماذا تختار كتلة السلسلة الثقيلة HSZ 30T؟

1. قدرة رفع عالية جدًا: هذه الرافعة اليدوية للخدمة الشاقة لديها حمولة مقدرة بـ 30 طنًا ويمكن استخدامها لرفع وسحب معظم الأشياء الكبيرة والثقيلة.

2. هيكل ومواد عالية القوة: المكونات الرئيسية مصنوعة من سبائك فولاذية عالية القوة، مما يضمن السلامة حتى في ظل الأحمال الشديدة.

3. ناقل الحركة الفعال والتصميم الموفر للعمالة: يتميز بنظام نقل التروس ذي المرحلتين، يمكنه رفع حمولات تبلغ 30 طنًا أو أقل مع الحد الأدنى من قوة السحب اليدوية، مما يؤدي إلى كفاءة ميكانيكية عالية. مكون السلامة الأساسي هو نظام فرامل لوحة الاحتكاك الذي يقوم تلقائيًا بالفرملة تحت الحمل لمنع الانزلاق.

4. سهولة التشغيل والقدرة على التكيف: تشغيل يدوي بالكامل، لا يتطلب كهرباء، مما يسمح حتى للمبتدئين بتعلم كيفية استخدامه بسرعة.

5. متينة ومنخفضة الصيانة: المكونات والمواد عالية الجودة تجعل الرافعة ذات السلسلة HSZ 30T متينة. يمكن لجلسة تشحيم واحدة أن تحافظ على الاستخدام طويل الأمد، مما يؤدي إلى انخفاض تكاليف الصيانة.

4. المكونات

لا.	اسم المكون	الوظيفة الأساسية
1	تجميع الخطاف العلوي	يتصل بنقطة الرفع، ويتحمل حمولة الآلة الكاملة
2	سلسلة الرفع	يرفع الأحمال الثقيلة مباشرة، مصنوع من فولاذ المنغنيز G80 لقدرة تحميل عالية
3	سلسلة اليد	عنصر التشغيل اليدوي، يتحكم في الرفع/الخفض
4	عجلة سلسلة اليد	توجه سلسلة اليد، وتنقل القوة إلى آلية النقل
5	صندوق نقل الحركة	يعمل مكون النقل الأساسي على تضخيم عزم الدوران من أجل الرفع الموفر للعمالة
6	مجموعة الفرامل المزدوجة الدقرة	الفرامل الأساسية ذاتية القفل، تمنع الحمل من الانزلاق
7	مجموعة الخطاف السفلي	يعلق الأحمال الثقيلة، ومجهز بتصميم مزلاج مضاد للسقوط
8	غلاف الآلة	يحمي المكونات الداخلية، ويعزز القوة الهيكلية
9	عجلة سلسلة الرفع	سلسلة رفع موجهة تضمن النقل السلس

5. التعبئة والتغليف والنقل

التغليف الداخلي: يتم تغليف الآلة بأكملها بغلاف فقاعي أو تغليف رغوي، بالإضافة إلى كيس مقاوم للماء. التغليف الخارجي: صناديق خشبية أو صناديق من الورق المقوى. ومن ثم، يتم وضعها على منصات نقالة أو تعبئتها وفقًا لمتطلبات العملاء.

6. سلامة التشغيل والأسئلة الشائعة

1. س: ما هي قدرة الرفع القصوى لرافعة السلسلة HSZ 30T؟

ج: قدرة الرفع المقدرة هي 30 طنًا، وحمولة اختبار المصنع 37.5 طنًا. لا ينبغي بأي حال من الأحوال أن تتجاوز قدرة الرفع 30 طنًا.

2. س: ما هي قوة السحب المطلوبة لسحب الحمولة تحت الحمل الكامل؟

ج: تبلغ قوة سحب السلسلة تحت الحمل الكامل حوالي 450 نيوتن.

3. س: هل يمكنني سحب الحمولة قطريًا أو أفقيًا؟

ج: لا، السحب القطري أو الأفقي ممنوع منعا باتا. قد يتسبب السحب القطري في زيادة التحميل الموضعي، مما يؤدي إلى تخطي السلسلة أو التشويش أو التواء الخطاف أو حتى الكسر. يجب رفع الحمولة بشكل عمودي على السلسلة.
