رافعة سلسلة HSZ 20 طن

يُشار إلى الرافعة المتسلسلة HSZ 20 طن عادةً باسم الرافعة ذات السلسلة 20 طنًا، أما الرافعة ذات السلسلة HSZ فهي نموذج عالمي لرافعة السلسلة القياسية، ويشير 20 طنًا إلى قدرة الرفع المقدرة للرافعة عند 20 طنًا. الرافعة المتسلسلة HSZ 20T عبارة عن جهاز رفع يدوي متوسط الحجم، من خلال الاعتماد على التشغيل اليدوي، يتم تحقيق الرفع الرأسي والقفل الذاتي عن طريق سحب السلسلة واستخدام ناقل الحركة، ويتم وضع الأشياء الثقيلة في الهواء. لا تتطلب كهرباء، إنها رافعة سلسلة مهمة لعائلة رافعة Hebei Baiyi.

إرسال استفسار

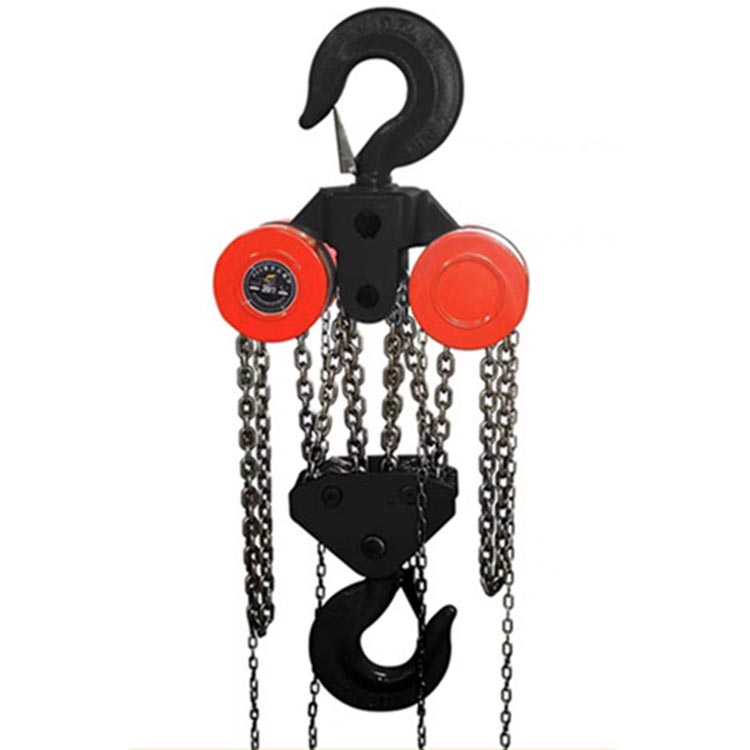

وصف المنتج

الرافعة ذات السلسلة 20 طن HSZ هي أداة رفع يدوية للخدمة الشاقة في عائلة الرافعات اليدوية ذات السلسلة HSZ في مصنع Hebei Baiyi. يستخدم هيكلها الرئيسي سلسلة فولاذ منغنيز G80 عالية القوة، وتروس من سبائك الصلب، ونظام فرامل بسقاطة مزدوجة. يبلغ ارتفاع الرفع القياسي 3 أمتار، ولكن التخصيص متاح أيضًا عند الطلب. تبلغ قوة سحب السلسلة المحملة بالكامل حوالي 392 نيوتن، ويبلغ وزنها حوالي 100 كجم. يتم استخدامه على نطاق واسع في الطاقة والبناء والتصنيع والتخزين والأرصفة وغيرها من الصناعات لتركيب المعدات الثقيلة وتحميل وتفريغ البضائع.

بيانات:

البند المعلمة	قيمة	ملاحظات
نموذج	HSZ-20A	النوع القياسي للخدمة الشاقة
قدرة الرفع المقدرة	20 طن	الحمولة الزائدة محظورة
تحميل الاختبار	25 طن	1.25x اختبار الحمل لفحص المصنع
ارتفاع الرفع القياسي	3 متر	قابلة للتخصيص إلى 5/10/15 مترًا، إلخ.
الحد الأدنى من الخلوص بين الخطافات	1000 ملم	يؤثر على مساحة التثبيت
سلسلة الرفع	فولاذ منغنيز G80، سلسلة φ10 مم، 8 جدائل	قوة عالية، مقاومة للاهتراء، مضادة للكسر
تحميل كامل سلسلة اليد التوتر	≈392N (≈40kgf)	يمكن تشغيله بسهولة عن طريق الطاقة اليدوية
الوزن الصافي	≈100 كجم	الوزن الإجمالي للآلة
الأبعاد الكلية (الطول×العرض×الارتفاع)	حوالي 450 × 300 × 600 مم	باستثناء السلسلة
نظام الكبح	نوع الاحتكاك المزدوج	قفل ذاتي موثوق، خطاف مضاد للانزلاق

رافعة سلسلة HSZ 20 طن مقارنة بمزايا آلة الرفع الأخرى:

البعد	HSZ20 طن	≥10 طن HSZ	غير القابل للصدأ HSZS	رافعة كهربائية
حمولة	20t الثقيلة	≥10 طن ضوء	≥20t المضادة للتآكل	20 طن كهربائي
قوة	دليل، لا قوة	يدوي	يدوي	380 فولت/220 فولت
أمان	فرامل مزدوجة الدقر + سلسلة 8 جدائل	فرامل أساسية مفردة/مزدوجة	غير القابل للصدأ والصدأ/مضاد للماج	فرامل كهربائية + حد
عملية	دليل وتحديد المواقع بدقة	نفسه، أخف وزنا	نفس الشيء، مقاوم للتآكل	يحتاج إلى أسلاك، وأقل قدرة على الحركة
صيانة	التشحيم العادي، وارتداء منخفض	نفس	منخفض جدًا، مقاوم للصدأ	خدمة المحرك/الدائرة الاحترافية
السيناريوهات	المناجم والمعدات الثقيلة ومواقع عدم وجود كهرباء	ورش العمل، تركيب الضوء، مستودع	رطبة، البحرية، الغذاء/ فارما	محطات ثابتة عمل متواصل
نقاط القوة الرئيسية	حمل ثقيل + أمان عالي + عدم وجود طاقة	خفيفة الوزن ومنخفضة التكلفة	المضادة للتآكل، المضادة للمغناطيسية	توفير العمالة، وكفاءة عالية

HSZ 20-ton Chain Hoist

نقاط البيع الرئيسية:

1.آمنة وموثوقة: الحمولة المقدرة 20 طن، مع 8 صفوف من سلاسل فولاذ المنغنيز G80 والتروس المصنوعة من سبائك الصلب، مما يوفر قدرة تحميل قوية. لقد اجتاز اختبار الحمل بـ 25 طنًا في المصنع، وعامل الأمان الخاص به يتوافق تمامًا مع المعايير الدولية.

2. القفل الذاتي الآمن: يستخدم نظام فرامل الاحتكاك المزدوج، مما يحقق القفل الذاتي أثناء عمليات الرفع/الخفض/التعليق، مما يزيل خطر انزلاق الخطاف.

3. توفير العمالة: يستخدم نسبة نقل تروس محسنة، ويتطلب فقط ما يقرب من 40 كجم قوة سحب عند التحميل الكامل، مما يسمح بتشغيل شخص واحد.

4. متعدد الاستخدامات لسيناريوهات متعددة: يمكن استخدامه في المواقف بدون طاقة أو في الأماكن الضيقة أو في الهواء الطلق.

5. عمر الخدمة الطويل: تخضع المجموعة الكاملة من المحامل والتروس للمعالجة الحرارية بالكربون، مما يجعلها مقاومة للتآكل ومتينة.

6. تحديد المواقع بدقة: يمكن تحقيق تحديد المواقع بدقة من خلال التحكم اليدوي في سرعة الرفع/الخفض، مما يلبي احتياجات التثبيت الدقيق.

HSZ 20-ton Chain Hoist

التعليمات:

Q1: هل يمكن تخصيص طول سلسلة الرفع؟

ج: من الممكن سلاسل مطولة بشكل مخصص، ولكنها تتطلب تعديلًا احترافيًا من قبل الشركة المصنعة الأصلية لضمان قوة السلسلة الكافية والتشغيل السلس. الإطالة الذاتية ممنوعة منعا باتا وقد تؤدي إلى مخاطر على السلامة.

س2: ما هي الصيانة الروتينية المطلوبة؟

ج: الفحص الشهري لنظام الخطاف والسلسلة والفرامل؛ تنظيف الغبار. عند عدم الاستخدام لفترات طويلة، استخدم مادة تشحيم لمنع الصدأ والرطوبة، وخزنها في مكان جاف وجيد التهوية.

س 3: هل يمكن توصيل الرافعة ذات السلسلة HSZ 20 طن بالتوازي مع الرافعات الأخرى لرفع نفس الحمولة؟

ج: قطعا لا. تتميز الرافعات المختلفة بخصائص تزامن مختلفة، مما قد يؤدي إلى ضغط غير متساوٍ على الأجزاء المختلفة، والحمل الزائد الموضعي، وحوادث السلامة المحتملة.
