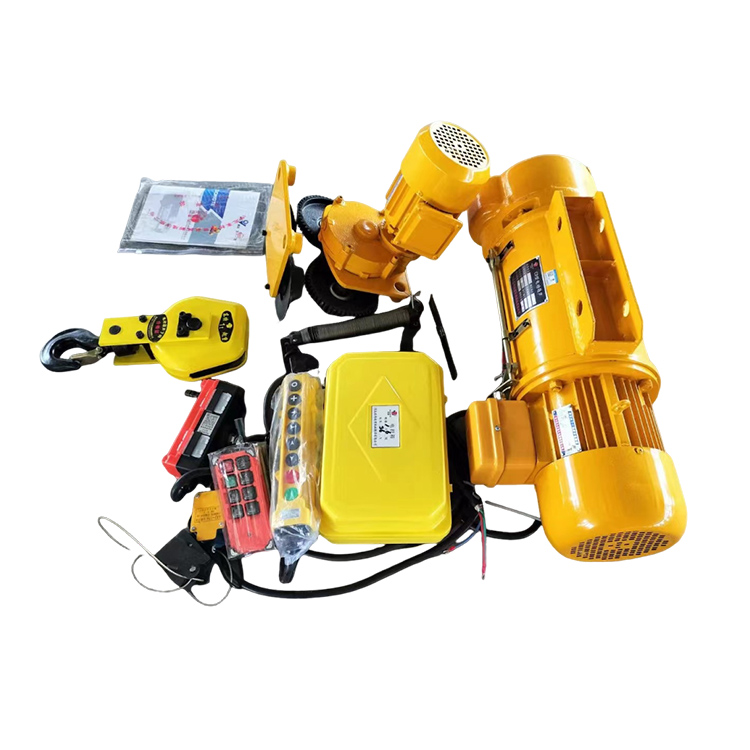

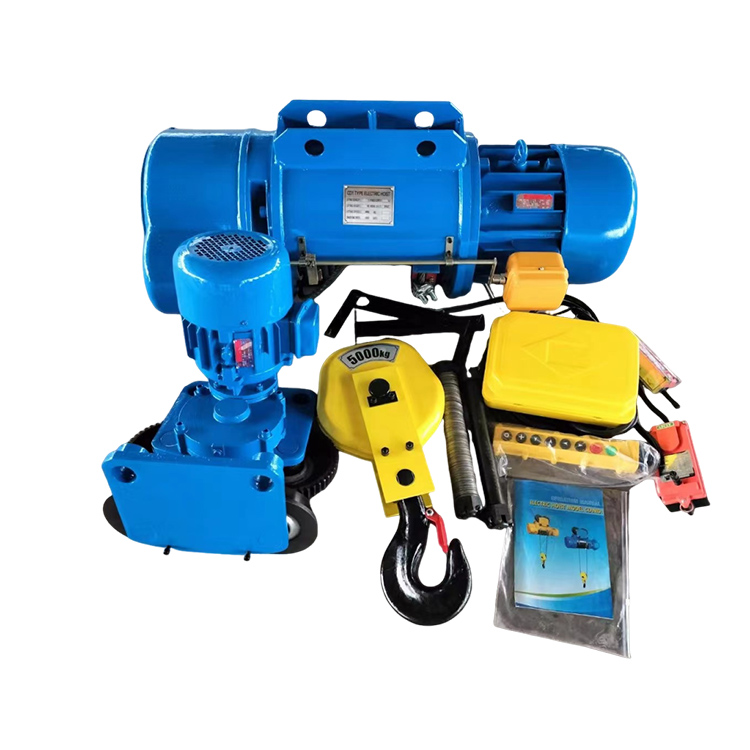

الرافعة الكهربائية CD1

الرافعة الكهربائية CD1 عبارة عن رافعة كهربائية ذات حبل سلكي قياسي، يتم تشغيلها بشكل أساسي بواسطة محرك فرامل دوار مخروطي ثلاثي الطور. من خلال مخفض التروس، تقوم الرافعة بنقل الطاقة عبر أسطوانة وحبل سلكي، مما يحقق الرفع الرأسي للأشياء الثقيلة. وبدلاً من ذلك، يمكن تجهيزها بعربة للحركة الأفقية على طول مسار I-beam، مما يجعلها جهاز رفع خفيف الوزن وذو سرعة واحدة. تتميز هذه الرافعة بهيكل مدمج، وقفل تلقائي لإيقاف التشغيل من أجل التشغيل الآمن، وهي متوفرة بقدرات 1T، 2T، 3T، 5T، 10T، و20T. ارتفاعات الرفع متوفرة في 3 م، 6 م، 9 م، 12 م، 18 م، وأكثر.

إرسال استفسار

وصف المنتج

الملامح الرئيسية للرافعة الكهربائية CD1 هي هيكلها المعقول، حجمها الصغير، وزنها الخفيف، وتشغيلها البسيط. يمكن تثبيته في موضع ثابت أو تركيبه على عربة لاستخدامه مع هياكل ذات عارضة واحدة، أو جسر، أو جسر، أو شعاع I. سرعة الرفع القياسية لهذه الرافعة هي 8 م/دقيقة، لكن التخصيص ممكن أيضًا. تستخدم عادة عند 380 فولت 50 هرتز أو 220 فولت 60 هرتز. إنها فئة عمل من M3 وتستخدم عادةً في بيئات تتراوح من -20 درجة مئوية إلى +40 درجة مئوية، مع رطوبة أقل من 85% وارتفاع أقل من 1000 متر. للاستخدام في البيئات القابلة للاشتعال أو المتفجرة أو المسببة للتآكل، يلزم وجود نسخة مقاومة للانفجار مصنوعة خصيصًا.

المزايا

1. الرافعة الكهربائية CD1 تعمل في وضع السرعة الواحدة، هيكل بسيط، عدد قليل من الأعطال، سهولة الصيانة، مناسبة للرفع الروتيني.

2. الحمولة القابلة للتحديد وارتفاع الرفع، قابلة للتخصيص، التشغيل السلس، مقاومة الصدمات، وعمر الخدمة الطويل.

3. قفل ذاتي لإيقاف التشغيل لتعزيز السلامة والموثوقية.

4. تعدد الاستخدامات: يمكن استخدامه للأغراض الشخصية أو مع عوارض I للعربات، مما يوفر تركيبًا مرنًا.

5. سهولة الصيانة: جميع المكونات قابلة للتبديل وسهلة الاستبدال.

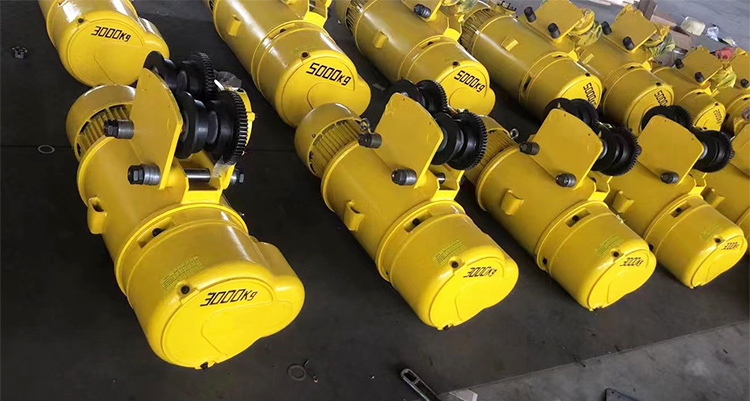

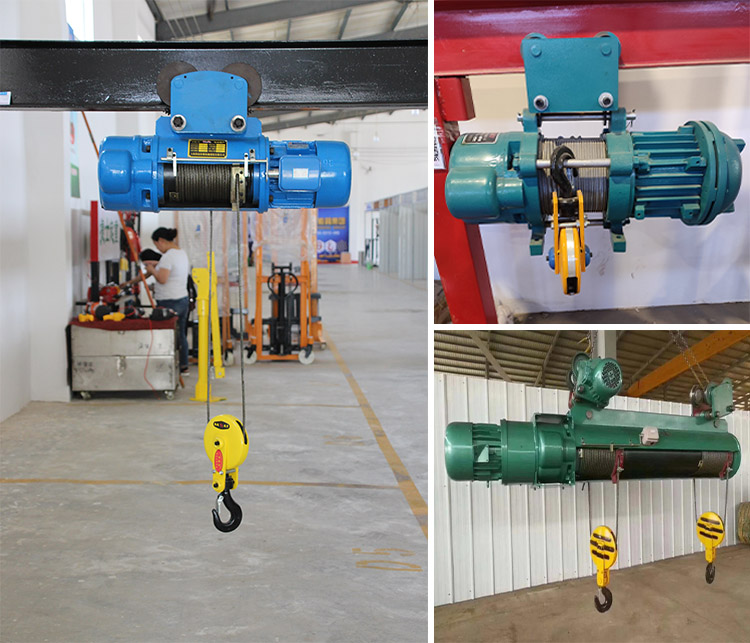

CD1 electric hoist

معلمات المنتج

نموذج	السعة المقدرة (T)	ارتفاع الرفع القياسي (م)	سرعة الرفع (م/دقيقة)	مواصفات حبل الأسلاك
CD1-0.5	0.5	6	8	6x19-3.6
CD1-1	1	6	8	6x37-4.8
CD1-2	2	6	8	6x37-7.4
CD1-3	3	6	8	6x37-11
CD1-5	5	9	8	6x37-13
CD1-10	10	9	7	6x37-15
CD1-16/20	16/20	12/18	7	حسب الطلب

تعليمات التثبيت والاستخدام

1. التفتيش الدقيق قبل التثبيت:

يجب أن تكون الرافعة الكهربائية وملحقاتها CD1 كاملة وفي حالة جيدة. يجب أن يكون شعاع I مستويًا.

يجب أن تكون المسافة بين شفة العجلة والسكك الحديدية 3-5 مم.

يجب أن يكون مصدر الطاقة ثلاثي الطور 380 فولت.

2. خطوات التثبيت (لنأخذ رافعة من نوع العربة كمثال): قم بإزالة إحدى عجلات السفر، ثم ضع الرافعة في الموضع المناسب على السكة، وأعد ربط مسامير العجلة. اضبط فجوة شفة العجلة إلى 3-5 مم. تأكد من أن مسافة الحد الأعلى هي ≥50 مم من الملف، واترك ≥2 لفات من حبل الأمان عند الحد الأدنى. بعد التثبيت، قم بإجراء 2-3 اختبارات عدم التحميل.

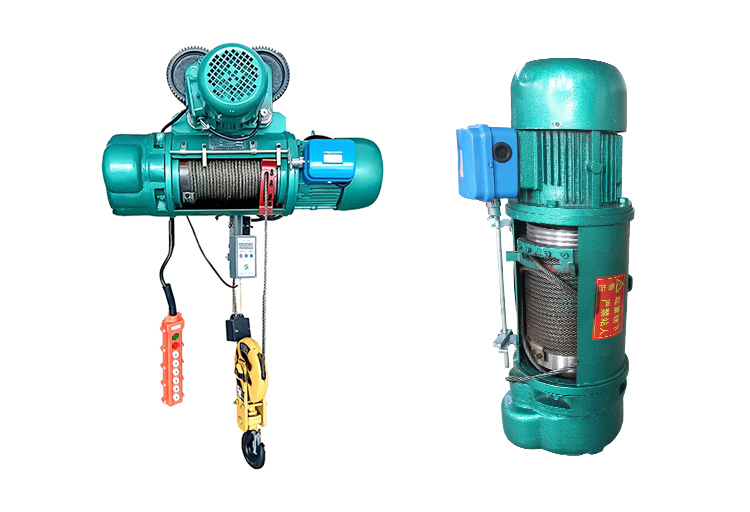

CD1 electric hoist
